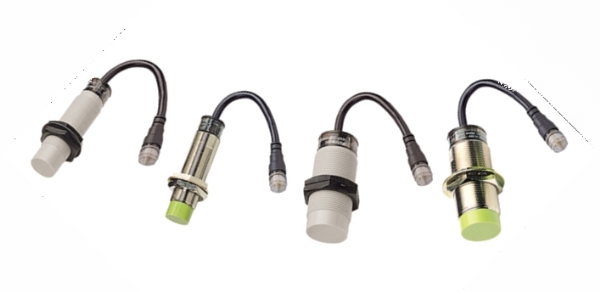

韩荣(HANYOUNG)HCP电容式接近开关
- 因是静电容量型，可检出金属，非金属（木材，纸，树脂，玻璃等）
- 防护型能以非突出状态安装到金属面上
- 因是3线式可配线电压/无电压输入
- 因是圆柱型距离设定及安装容易
- 因是电缆引出型，防水性优秀
中继连接器引出型(静电容量型) 直流ㆍ圆柱型(3线式)
| 外形 |
|
|
|
|
| 检测面(mm) |
Ø 18 圆柱型 |
Ø 30 圆柱型 |
| 型名 |
NPN |
HCP-18R8N CR |
HCP-18RP8NCR |
HCP-30R15NCR |
HCP-30RP15NCR |
| PNP |
HCP-18R8PCR |
HCP-18RP8PCR |
HCP-30R15PCR |
HCP-30RP15PCR |
| 防护(Shield) |
None shield |
| 标准检测体 |
铁 50x50x1 mm (接地状态) |
| 检测距离 |
8 mm (VR 可变式) |
15 mm (VR 可变式) |
| 设定距离 |
0 ~ 6.4 mm |
0 ~ 12.0 mm |
| 滞后作用 |
检测距离的 10 % 以下 |
| 应答频率 |
50 Hz |
| 电源电压 |
12 ~ 24 V d.c(10~30 V d.c) |
| 控制输出 |
200 mA Max.(阻抗负荷) |
| 消耗电流 |
10 mA 以下 (使用12 V d.c 时) |
| 残留电压 |
1.5 V以下(使用24 Vd.c, 200 mA 时) |
| 使用周围温度 |
-25 ~ 70 ℃ (20 ℃时对检测距离的±10 % 以下) |
| 绝缘阻抗 |
50 MΩ以上(500 V d.c兆基准) |
| 耐电压 |
2000 V a.c (50/60 Hz 时1分钟. 充电部与外壳间) |
| 耐振动 |
10 ~ 55 Hz (周期1分钟), 复振幅: 1.5 mm, X ∙ Y ∙ Z 各轴方向2小时 |
| 耐冲击 |
500 m/s² (约 50G), X ∙ Y ∙ Z 各轴方向3次 |
| 动作显示灯 |
赤色LED |
| 保护回路 |
内装过电流保护回路，Surge保护回路，电源逆连接保护回路 |
| 保护构造 |
IP 67(IEC规格) |
| 材质 |
黄铜 圆柱型 |
塑胶 圆柱型 |
黄铜 圆柱型 |
塑胶 圆柱型 |
| 检测面: PBT树脂, 固定器:PC |
| 型名 |
代码 |
内容 |
| - |
|
|
|
|
|
|
|
近接传感器 |
| 检测方式 |
HYP- |
|
|
|
|
|
|
|
高频率发振型 |
| HCP- |
|
|
|
|
|
|
|
静电容量型 |
| 检测面大小 |
* |
|
|
|
|
|
|
检测面长度(径或一边). |
| 外形构造 |
S |
|
|
|
|
|
角柱型(Square type) |
| R |
|
|
|
|
|
圆柱型(round type) |
| RL |
|
|
|
|
|
长圆柱型(Long round type) |
| RP |
|
|
|
|
|
圆柱型(塑胶)※只限于静电容量型. |
| 检测距离 |
* |
|
|
|
|
参照检测距离 |
| 电源及输出 |
N |
|
|
|
NPN (直流 3线式) |
| P |
|
|
|
PNP (直流 3线式) |
| T |
|
|
|
直流 2线式 |
| A |
|
|
|
교류 2线式 |
| 输出状态 |
A |
|
|
正常开放(Normal open) |
| C |
|
|
正常关闭(Normal close) |
| 检测方向 (只限于角柱型) |
F |
|
检测前面(Front detecting type) |
| U |
|
检测上面(Upper detecting type) |
| S |
|
检测侧面(Side detecting type) |
| 电缆构造 |
* |
无显示(电缆型). |
| C |
连接器型 |
| CR |
中继连接器型 |
| * 频率区分 |
D |
异频率型 |
| (注) |
* 角柱型:记录检测面一边的长度.(18,25,30,40 mm). |
|
* 圆柱型: 记录圆柱的直径.(8,12,18,30 mm) |
|
* 型名构成例： HYP-18S5NA |
