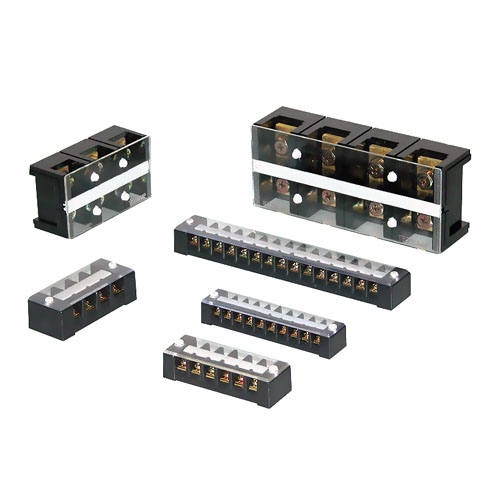

韩荣(HANYOUNG)固定式端子排

韩荣(HANYOUNG)固定式端子排

* TB(10/ 20/ 30/ 60/ 100/ 150/ 200/ 300/ 400/ 500 A)
    - 酚醛树脂(69~500 A),及 ABS 难燃性树脂(10~30 A)的本体
  - 带钢板材及螺钉经过热及防处理及防锖处理而电气、
  - 机械特性优秀
  - 额定电流的标准品
  - 安装方便






型 名 TB-10 TB-20 TB-30 TB-60 TB-100
额定绝缘电压 最大 600 V AC
额定电流 10 A 20 A 30 A 60 A 100 A
绝缘阻抗 Min. 100 MΩ
耐电压

2,500 V AC 持续1分钟(非充电部间)

接线端子 ℓ以上 10.0 mm 14.5 mm 20.5 mm
d以上 Ø 3.1 Ø 4.1 Ø 4.1 Ø 6.1 Ø 8.1
W 最大 6.5 mm 8.0 mm 10.2 mm 14.5 mm 19.5 mm
L以上 20.6 mm 21.5 mm 26.5 mm 35.5 mm 45.5 mm

型 名 TB-150 TB-200 TB-300 TB-400 TB-500
额定绝缘电压 最大 600 V AC
额定电流 150 A 200 A 300 A 400 A 500 A
绝缘阻抗 Min. 100 MΩ
耐电压

2,500 V AC 持续1分钟(非充电部间)

接线端子 ℓ以上 20.5 mm
d以上 Ø 10.1
W 最大 21.5 mm 24.5 mm 36.5 mm 36.5 mm 51 mm
L以上 50.5 mm 55.5 mm 55 mm 55 mm 65 mm
