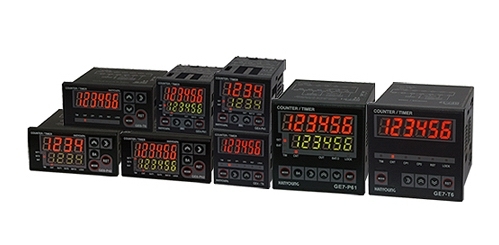

名称：GE系列韩荣高速计数器

详细信息

产品编号：GE系列高速批次计数器

GE series
	- BATCH功能 - NPN/PNP输入选择 - Free Scale设定 - 小数点4位显示

型名

GE6-P4

GE6-P6

GE6-T6

GE4-P4

GE4-P6

GE4-T6

GE7-P6

GE7-T6

外形

72(W) x 36(H) x 86(D)

48(W) x 48(H) x 85(D)

72(W) x 72(H) x 92(D)

种类

预置

显示专用

预置

显示专用

预置

显示专用

显示行数

4行 2列

6行 2列

6行 1列

4行 2列

6行 2列

6行 1列

6行 2列

6行 1列

文字高度

PV : 11mm, SV : 8mm

PV : 13mm, SV : 10mm

主要功能

一批反设定既显示功能(显示专用除外)

内装PNP / NPN 输入选择功能开关

双重计数功能(CP1+CP2, CP1-CP2 显示)

Free Scale功能及小数点4位显示功能

OFFSET（偏移量）设定功能(RESET时基准值)

一批反输出或瞬时输出(计时器)

双重计时(ON / OFF 时间个别设定)

Fliker MODE 99.999 sec 设定

键锁定功能(Key Lock)

POWER OFF时当前显示值储藏功能

计数速度及输入

1 cps / 30 cps / 1 K cps / 10 K cps, 有接点 / 无接点

复位最小输入时间

外部复位最小输入信号幅可选择0.1ms / 1ms / 20 m sec

输入种类

CP1, CP2, RESET, BATCH RESET(TOTAL 除外) 4个输入

[H]电平 4-30 V DC, [L]电平 0-2 V DC, 根据NPN / PNP 设定的内部Pull Up /Pull Down阻抗连接 (4.7 kΩ)

电源电压

1. 100 V - 240 V DC / AC 50 - 60 Hz(±10%)

2. 24 V - 60 V DC / AC 50 - 60 Hz(±10%)

消耗电力

约 5 V A(220 V AC 60 Hz时)

传感器供应电源

+12 V DC(电压变动率 : ±5%以内) 200 mA Max.

外
部
输
出
电
源

12 V DC(电压变动率 : ± 5% 以内) 200 mA Max

12 V DC(电压变动率 : ± 5% 以内) 100 mA Max

ONE SHOT 输出

0.01 - 99.99 s[OUT1, OUT2(OUT)]

控
制
输
出

RELAY1

1a 250 V AC 3A

1c 250 V AC 3A

1c 250V AC
3A

RELAY2

1c 250 V AC 3A

1c 250V AC
3A

TR1/TR2

集电极开路 30 V DC 100 mA Max. (参照端子构造, 显示专用除外)

耐电压

使用周围温·湿度

-10 ~ 55 ˚C, 35 ~ 85% R.H.(不准有结露，结冰现象)

保护构造

IP65(制品前面部)

型名	型番					内容
GE	-					计数 /计时兼用
外形	4					48(W) x 48(H) x 79.3(D) mm
	6					72(W) x 36(H) x 81(D) mm
	7					72(W) x 72(H) x 87(D) mm
设定区分		P				预置(PRESET) . 一批(BATCH)
设定区分		T				合计(TOTAL) 显示专用
显示位数			4			4 : 9999(4位)
显示位数			6			6 : 999999(6位)
设定段数				1		1段设定
设定段数				2		支援2段设定 *双重计时
电源电压					A	100 V-240 V AC
电源电压					D	24 V-60 V DC
