名称：韩荣(HANYOUNG)HYP电感式接近开关

详细信息

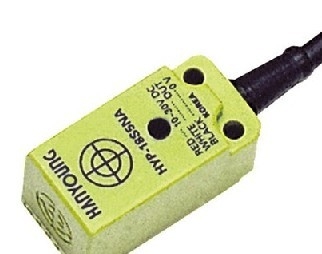

韩荣(HANYOUNG)HYP电感式接近开关

HYP 直流, 角柱形, 3线式

- 应答速度快
- 因是塑胶构造，耐酸性强
- 因是3线式，可配线电压/无电压输入
- 因是电缆引出式，防水性优秀

电缆引出式(高频率发振型)直流ㆍ角柱型(3线式)

外形

检测面(mm)

18X18 角柱型

25X25 角柱型

30X30 角柱型

40X40 角柱型

型名

NPN

HYP-18S5N

HYP-18S8N

HYP-25S5N

HYP-25S8N

HYP-25S12N

HYP-30S10N

HYP-30S15N

HYP-40S20N

PNP

HYP-18S5P

HYP-18S8P

HYP-25S5P

HYP-25S8P

HYP-25S12P

HYP-30S10P

HYP-30S15P

HYP-40S20P

标准检测体 mm

铁 18X18X1

铁 25X25X1

铁 30X30X1

铁 35X35X1

铁 30X30X1

铁 45X45X1

铁 50X50X1

检测距离

5 mm

8 mm

5 mm

8 mm

12 mm

10 mm

15 mm

20 mm

设定距离

0~4.0 mm

0~6.4 mm

0~4.0 mm

0~6.4 mm

0~9.6 mm

0~8.0 mm

0~12.0 mm

0~16.0 mm

滞后作用

检测距离的 10 % 以下

应答频率

500 Hz

300 Hz

350 Hz

250 Hz

200 Hz

250 Hz

100 Hz

电源电压

12~24 V d.c (10~30 V d.c)

控制输出

200 mA Max.(阻抗性负荷)

消耗电流

10 mA 以下 (使用12 V d.c时 )

残留电压

1.5 V以下(使用24 V d.c, 200 mA 时)

使用周围温度

-25 ~ 70℃ (20℃时对检测距离 ±10% 以下)

绝缘阻抗

50 MΩ以上(500 V d.c兆基准)

耐电压

2000 V a.c (在50/60 Hz 1分钟, 充电部与外壳间)

耐振动

10 ~ 55 Hz (周期 1分钟), 复振幅: 1.5mm, X ∙ Y ∙ Z 各轴方向3次

耐冲击

500 m/s² (约 50 G), X ∙ Y ∙ Z 各轴方向2小时

动作显示灯

赤色 LED

保护回路

内装过电流保护回路, surge保护回路, 电源逆连接保护回路

保护构造

IP 67 (IEC规格)

材质

外壳 : PBT树脂, 固定器（Holder） : NBR.

型名	代码								内容
型名	-								近接传感器
检测方式	HYP-								高频率发振型
检测方式	HCP-								静电容量型.
检测面大小		*							检测面长度(径或一边).
外形构造			S						角柱型(Square type)
			R						圆柱型(round type)
			RL						长圆柱型(Long round type)
			RP						圆柱型(塑胶)※只限于静电容量型.
检测距离				*					参照检测距离
电源及输出					N				NPN (直流 3线式)
					P				PNP (直流 3线式)
					T				直流2线式
					A				交流2线式
输出状态						A			正常开放(Normal open)
输出状态						C			正常关闭(Normal Close)
检测方向 (只限于角柱型)							F		检测前面(Front detecting type)
							U		检测上面(Upper detecting type)
							S		检测侧面(Side detecting type)
电缆构造								*	无显示 (电缆型).
								C	连接器型
								CR	中继连接器性
* 频率区分								D	异频率型

(注)	* 角柱型:记录检测面一边的长度.(18,25,30,40 mm).
	* 圆柱型: 记录圆柱的直径.(8,12,18,30 mm)
	* 型名构成例： HYP-18S5NA
