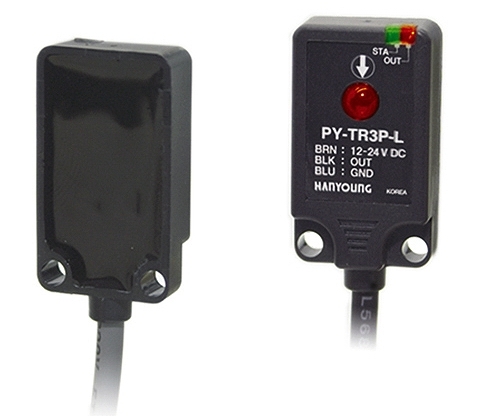

名称：韩荣(HANYOUNG)薄型光电传感器PY系列

详细信息

产品编号：PY系列薄型光电传感器
- 内装电源逆连接及输出短路保护回路
- 超薄型而安装方便
- 1ms的应答时间
- 控制输出及稳定输出显示

外形

型名

PY-T3N-D

PY-T3N-L

PY-T3P-D

PY-T3P-L

PY-TL3(投光)
PY-TR3N-D(受光)

PY-TL3(投光)
PY-TR3N-L(受光)

PY-TL3(投光)
PY-TR3P-D(受光)

PY-TL3(投光)
PY-TR3P-L(受光)

检测距离

3 m

检测物体

Ø5 mm 以上不透明体

动作方式

Dark ON

Light ON

Dark ON

Light ON

应答速度

约 1 ms 以下

电源电压

12 - 24 V DC(电压变动率 : ±10 %)

消耗电流

投光器 : 23 mA, 受光器 18 mA 以下

使用光源

红外线发光二极管(变调式)

输出

保护回路

电源逆连接保护回路，输出短路过电流保护回路（但，稳定输出除外）

显示灯

投光器 : 电源显示灯(红色 LED), 受光器 : 动作显示灯(红色 LED), 稳定显示灯(绿色LED)

绝缘阻抗

20 MΩ 以上(500 V DC 兆基准)

使用周围光照度

太阳光 : 11000 lx 以下, 白热灯 : 3000 lx 以下(受光面光照度)

使用周围温.湿度

动作时: -25 °C ~ 65 °C(但，不准有结冰现象), 保存时 : -25 °C ~ 70 °C

动作时 : 35 ~ 85 % R.H, 保存时: 35 ~ 90 % R.H
