名称：韩荣(HANYOUNG)光纤放大器PFD系列

详细信息

产品编号：PFD系列光纤放大器
- 根据自动Teaching的感度设定
- 7段4Digit LED显示
- Mark检测/计数/转速测定功能（多功能型）
- 输出迟延时间设定(1~9999 ms)

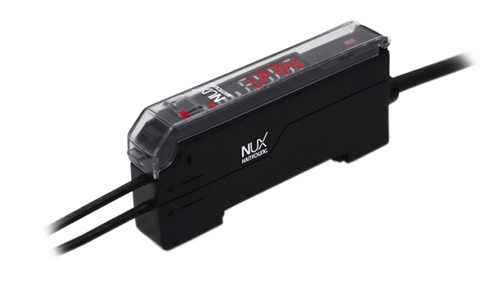

外形

型名

NPN

PFD-RGN

PFD-RMN

PFB-RN

PNP

PFD-RGP

PFD-RMP

PFB-RP

电源电压

12 - 24 V DC ± 10 %(Ripple 10 % 以下)

消耗电流

30 mA 以下

40 mA 以下

输出

控制/稳定 : 集电极开路输出, 100 mA(投入电压 30 V 以下, 残留电压 0.5 V 以内)

外部输入

1点Teaching, 自动Teaching

1点Teaching, 自动Teaching, Reset 输入

自动Teaching

输出形式

25 m sec 以下

NORMAL 输出, ON DELAY, OFF DELAY,
ON/OFF DELAY 输出

NORMAL 输出, ON DELAY, OFF DELAY 输出

ON / OFF DELAY

0 ~ 9999 ms

10, 40 ms

光源 /波长

红色发光二极管 / 660 ms

保护回路

电源逆连接防止, 输出短路保护回路

应答时间

700 µs 以下

1 ms 以下

500 µs 以下

300 µs 以下

显示形式

7点状态显示 LED, 4 digit FND

6点 Bar

2点 LED

感度设定方法

Auto Teaching设定模式, Manual设定模式

使用周围光照度

白热灯 20000 lx 以下

使用周围温度

动作时 : -10 - 60 °C, 保存时 : -20 - 70 °C(但, 不准有结冰现象)

使用周围湿度

35 ~ 85 % R.H.

绝缘阻抗

20 MΩ 以上(500 V DC兆基准)

•	型名 : PFD(多功能用)

多功能式样

NPN

• UP/DOWN 模式, Free Scale 1 ~ 1000 整数设定	• 显示范围 : 0 ~ 9999	• 计数速度 : 400 cps
• 输出模式 : 在N, F, C, R, K, P, Q, A 8 中输出中选择	• 外部Reset : 最小信号幅5 ms

PNP

• 显示范围 : 0 ~ 9999 rpm

• 速度监视输出功能

• Free Scale: 1 ~ 1000 整数设定

• 设定测定周期

选项

通信

RS 485 或 RS 232(TTL Level) 但, 使用通信时，无外部输出
