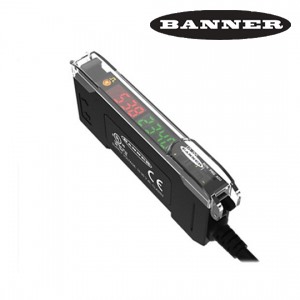

DF-G1系列专家型双数显光纤放大器
/uFile/5040/file/202264225643990.pdf
/uFile/5040/file/20226422575807.pdf
/uFile/5040/file/202264225714686.pdf
/uFile/5040/file/202264225724319.pdf
带IO-Link的型号在主站设备和传感器之间采用点到点的通信连接,便于远程监控、示教和配置
双数显,同时显示实时信号值和阈值
简单的用户界面,传感器设置和编程都很简易
通过示教(TEACH)和设置(SET)可设置最优的过量增益和阈值,满足绝大多数应用要求,尤其是低对比应用
IO-LINK型号可选
有检测周围光源有无的型号
热稳定性好,因此温漂小,大大减少了多个光纤放大器并排安装的影响
ECO(经济)显示模式可将放大器能耗降低25%
串扰抑制算法允许两个光纤放大器在诸多应用中近距离安装
DF-G1 Dual Display Fiber Amplifier
Range: Depends on fiber; Input 10-30 V dc
Output: 1 NPN
M12 Euro 150mm (6 in) Pigtail Connector, 4-pin
DF-G1-NR/PR:用于光源检测,例如检测LED是否发光,故障指示灯是否点亮等,配合玻璃光纤则可用于红外光的检测。
型号 | 输出 | 链接方式 |
DF-G1-NR-2M | NPN |
2米线缆 |
DF-G1-PR-2M | PNP | |
DF-G1-NR-5Q | NPN |
带150MM线缆的Euro型插件 |
DF-G1-PR-5Q | PNP |
DF-G1技术参数
供电电压及电流 |
NPN/PNP型号:10至30V dc (10%最大波纹) IO-Link型号:18至30V dc (10%最大波纹) 标准型号:960mW,电流消耗<40mA@24V dc ECO显示模式:720mw,电流消耗<30mA@24V dc |
供电保护电路 |
反极性保护及瞬时过压保护 |
输出形式 |
NPN/PNP型号:1个电流源(PNP)或1个电流消耗(NPN)输出 IO-Link型号:1个推拉式或1个PNP |
额定输出 |
负载电流最大100mA(30℃以上每升高1℃减少1mA) OFF状态漏电流: NPN/PNP: <5微安@30V dc IO-Link:<5微安@30V dc ON状态电压降 NPN:<1.5V PNP:<2V IO-Link:<2V |
输出保护电路 | 上电误脉冲保护及持续短路保护 |
输出响应时间 |
快速:200us 标准:500us 长距离:2ms 特长距离:5ms |
上电延时 | 最大500毫秒;此期间输出不导通 |
调整方式 |
RUN/PRG/ADJ模式开关 亮态操作(LO)/暗态操作(DO)开关 +/SET/-ROCKER按钮 详见数据表 |
指示灯 |
红色4位字段显示:信号等级 绿色付位字段显示:临界值 (在编程模式下,红色和绿色用于程序菜单)
|
材质 | 黑色ABS/聚碳酸酯复合材料外壳(UL94 V-0等级),聚碳酸酯透明盖 |
防护等级 | IEC IP50,NEMA 1 |
连接方式 | 2m或9m pvc 4芯电缆,4针 Pico 型快速接插件, Pico 型快速接插件或 Euro型接插件 |
工作环境 |
工作温度:-10℃至+55℃ 贮存温度:-20℃至+85℃ 最大相对湿度:90%@60℃(非冷凝状态) |
认证 | CE US IO-LINK |

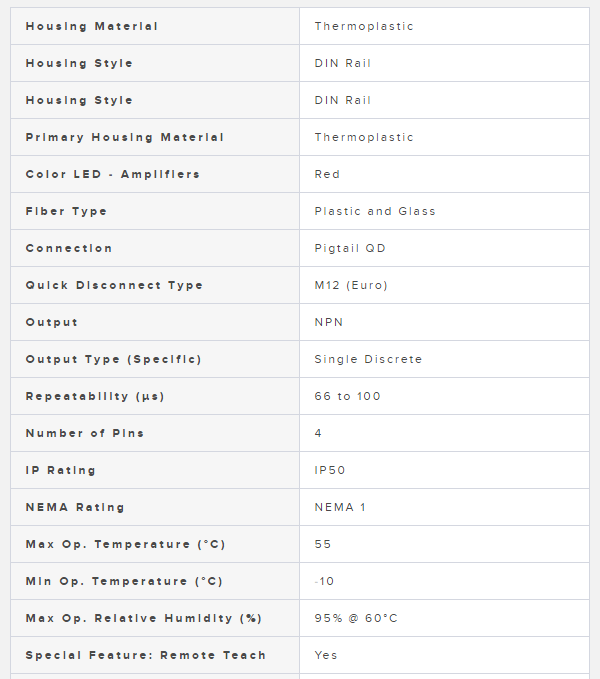

邦纳光纤放大器DF-G1规格介绍1

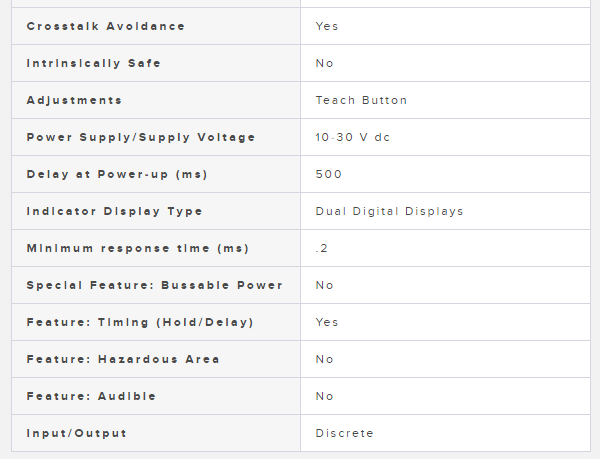

邦纳光纤放大器DF-G1规格介绍2

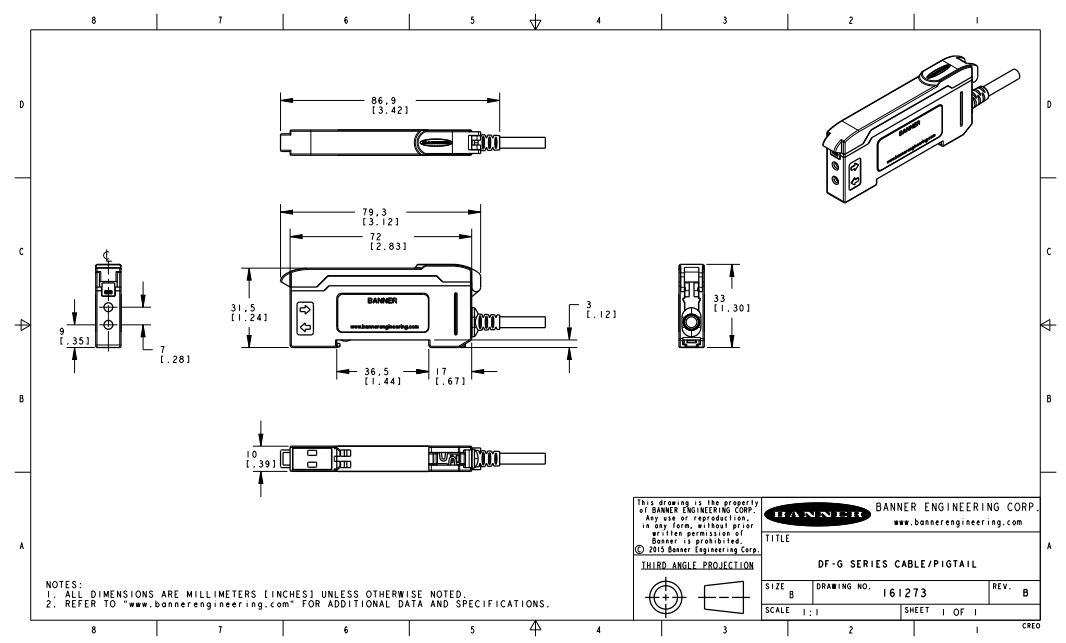

邦纳光纤放大器DF-G1尺寸图
