气立可官网介绍电磁阀组装时注意事项

作者:气立可官网 来源: 时间:2018-09-29 10:11:51 浏览次数:

气立可电磁阀安装方位若有震荡且大于50m/s平以上之场合,请勿运用,若是低量震荡场合时,安装一定要将电磁阀芯轴与震动方向成直角方向,防止松脱现象。

气立可官网介绍电磁阀组装时注意事项1

安装方法需予留意,复动型及三方位型,要水平安装。

安装方位若有震荡且大于50m/s平以上之场合,请勿运用,若是低量震荡场合时,安装一定要将电磁阀芯轴与震动方向成直角方向,防止松脱现象。

配管之前必须防止杂物及尘埃等异物进入电磁阀内,以免形成异常及过错动作。

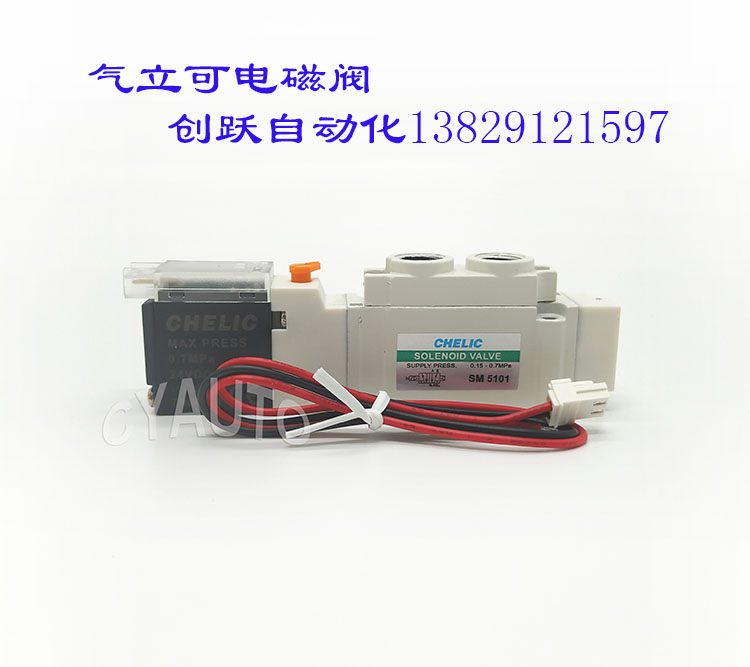

气立可电磁阀产品图片

配管及拼装接头时,须防止防漏胶带之余料进入管内,卷绕胶带时,须预留11.5牙,不要卷绕止漏胶带。

假如使用液体固定胶(缺氧胶)锁紧接头时,必要防止过量及液体胶流入本体内,形成零件卡住与动作不良。

配管(锁接头)时,安装扭力要按照下列之标准运用,不可超越规模运用,防止产品损坏。

气立可官网气介绍电磁阀组装时注意事项2

配管时之旋转扭力表:

配管尺度:M5 恰当的旋转扭力:1.521520

配管尺度:RC(PT)1/8  恰当的旋转扭力:797090

配管尺度:RC(PT)1/4  恰当的旋转扭力:1214120140

配管尺度:RC(PT)3/8  恰当的旋转扭力:2224220240

配管尺度:RC(PT)1/2  恰当的旋转扭力:2830280300

电磁阀排气口一定要安装消音器设备,防止排气声响过大,若未装消音器时,应防止排气口周边之异物吸入:排气口往下方设备(防止朝上,异物简单吸入)

运用联座(Manifold)时,须留意会集排气,未悉数扫除形成背压现象,影响电磁阀之切换及正常之操作运用。

拼装后,应防止水溶性溶剂及涂装设备等,损坏塑胶原料及形成堵塞及作动不良。

运用联座固定电磁阀,应留意联座迫紧有的确定位,再予2边均衡锁紧,防止漏气现象。

电磁阀与气缸之配管间隔,防止太长间隔,管线太长影响作运之作用及作动之反响度。

以上是气立可官网介绍电磁阀组装时注意事项。谢谢大家!
