名称：韩荣(HANYOUNG)温控器DX系列

详细信息

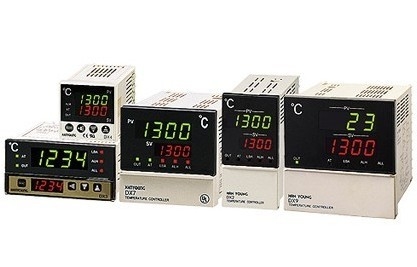

韩荣（HANYOUNG)温控器DX系列

DX series
	- P.I.D自动联算 - 正动作/逆动作选择 - 上下限警报输出 - 控制环断线警报

型名

DX9

DX7

DX2

DX3

DX4

96(W) x 96(H) 100(D)

72(W) x 72(H) 100(D)

48(W) x 96(H) 100(D)

96(W) x 48(H) 100(D)

48(W) x 48(H) 100(D)

功能

内装自动联算功能 / 输入补正功能 / 上·下限设定限制功能警报ALH, ALL / 小数点显示功能

电源电压

100-240VAC(50/60㎐共用)

消耗电力

约 15VA以下

约12VA以下

输入

热传带: K · J · R, 测温阻抗体: KS Pt100Ω/DIN Pt100Ω 电压/电流

控制输出

接点250VAC 3A(阻抗负荷)	SSR: 12VDC 脉冲电压(负荷阻抗 800Ω 以上)
电流输出: 4-20mADC(负荷阻抗 600Ω以下)

调节动作

PID动作或 ON/OFF

警报输出

接点输出: ALH, ALL(250VAC 3A)

Loop 断线警报

接点输出: 250VAC 3A(阻抗负荷)

设定方法

根据UP/DOWN Key的数码设定

指示方式

数码显示(PV: 绿色, SV: 红色)

PV:14mm, SV:10.5㎜

PV:11mm, SV:8㎜

PV:10mm, SV:8㎜

PV:14mm, SV:8㎜

PV:8mm, SV:8㎜

设定及指示精度

热传带:±3℃ 取大的一方但, R在 0∼199℃之间时5℃ 测温阻抗体 : ±2℃取大的一方

停电记忆

半永久性

耐电压

2,000VAC 50/60㎐ 1分钟( 充电部端子间)

耐振动

误动作

2-55㎐, X, Y, Z 各方向10分钟

耐久

10-55㎐, 0.76㎜, X, Y, Z各方向2小时

耐冲击

误动作

100㎨ 6方向, 各3回

耐久

300㎨ 6方向, 各3回

寿命

机械的

1,000万次以上 (继电器型)

电气的

30万次以上 (继电器型)

使用周围温·适度

0∼50℃·35∼85%RH (不准有结露现象)

型名		型番					内容
DX	-						数码温度控制器
外形	2						48(W) x 96(H) x 100(D) mm
	3						96(W) x 48(H) x 100(D) mm
	4						48(W) x 48(H) x 100(D) mm
	7						72(W) x 72(H) x 100(D) mm
	9						96(W) x 96(H) x 100(D) mm
输入		K					K(CA)
		J					J(IC)
		R					R(PR13%)
		D					KS Pt 100Ω
		P					DIN Pt 100Ω
		V					1 - 5 V d.c
		C					4 - 20 mA d.c
		F					0 - 10 V d.c
控制输出			M				继电器接点
			C				电流(4 ~ 20 mA DC)
			S				SSR 驱动用(电压脉冲 12 V DC)
警报输出				S			警报输出 1点(DX4 模型警报只有1点)
警报输出				W			警报输出 2点(标准型)
选择式样(Option)					A		传送输出(对测定值的 4 ~ 20 mA DC)
选择式样(Option)					N		无
控制动作						R	逆动作控制(加热控制用)
控制动作						D	正动作控制(冷却控制用)
