名称：韩荣(HANYOUNG)光电传感器PEN系列
详细信息

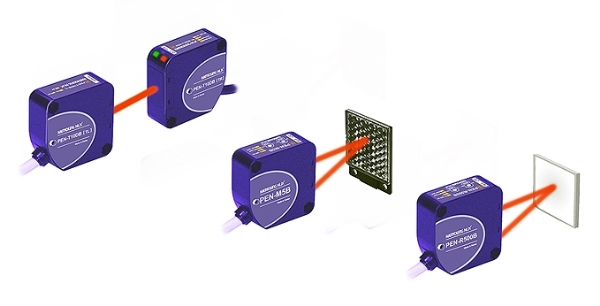

韩荣(HANYOUNG)光电传感器PEN系列
- 带动作显示灯
- 感度调整用电位器
- NPN/PNP同时输出
- 内置变频器光干扰防止回路
| 外形 |
| |||||||||
| 型号 | PEN-T10DB | PEN-R700B | PEN-M5B | |||||||
| TYPE | 透射型 | 扩散反射型 | 回归反射型 | |||||||
| 检测距离 | 10 m | 700 mm | 0.1 ~ 5 m | |||||||
| 检测物体 | Ø 20 mm 以上 非透明体 |
白色无光泽纸 200*200mm | Ø 60 mm 以上 非透明体 | |||||||
| 电源电压 | 24 - 240 V d.c/a.c ± 10 %, 50/ 60 Hz | |||||||||
| 消耗电流 | 投光器 : 35 mA 以下 受光器 : 20 mA 以下 |
45 mA 以下 | ||||||||
| 动作模式 | 入光动作 (Light ON) / 遮光动作 (Dark ON) ※ 根据模式电位器的选择 | |||||||||
| 感度调整 | - | 内置感度调整电位器 | ||||||||
| 控制输出 |
| |||||||||
| 应答速度 | 1 ms以下 | |||||||||
| 应次距离 | - | 检测距离的 20%以内 | - | |||||||
| 投光用光源 | 红外线 LED(遍照式) | |||||||||
| 动作显示灯 | 输出显示 : 红色 LED(投光器上红色是电源显示) , 稳定显示 : 绿色 LED | |||||||||
| 材质 | 外壳 | 耐热 ABS | ||||||||
| 镜片 | 聚碳酸酯PC | |||||||||
| 保护回路 | 内置短路保护回路, 电源逆接保护回路, 变频器光干扰防止回路 | |||||||||
| 连接方法 | 电缆引出型(电线数 : 4p, 外径 : Ø 6mm, 长度 : 2mm) ※ 但投光器是 2p | |||||||||
| 环境照度 | 太阳光 : 11000 lx 以下, 白炽灯 : 3000 lux 以下 | |||||||||
| 环境温度 | -20 - 65 °C | |||||||||
| 环境湿度 | 35 - 85 % R.H. (但不可有结露现象 ) | |||||||||
| 保护构造 | IP 64 (IEC) | |||||||||
| 振动(耐久) | 10 - 55 Hz 复振幅 0.75mm, X, Y, Z 各方向 2小时(但是关闭电源的状态下) | |||||||||
| 电压(耐久) | 1000 V AC(50 / 60 Hz 时1分钟 ) | |||||||||
| 冲击(耐久) | 500 ㎨ (约 50G), X.Y.Z 各方向 3次 | |||||||||
| 绝缘阻抗 | 20 MΩ以上(500 V DC兆， 充电部和外壳间) | |||||||||
| 型号 | 代码 | 内容 | |||
| PEN - |  |
|
|
长距离光电传感器 | |
| 检测方式及检测距离 | T | 10 | 透射型(Through - beam) | 10 m | |
| M | 5 | 回归反射(Retro - reflection) | 0.1 - 5 m | ||
| R | 700 | 扩散反射型(Diffuse - reflection) | 700 mm | ||
| 电源电压 | A | 24 - 240 V a.c / d.c ± 10 %, 50 - 60 Hz | |||
| B | 12 - 24 V d.c ± 10 % | ||||
