名称：韩荣(HANYOUNG)光电传感器PZ1系列

详细信息

韩荣(HANYOUNG)光电传感器PZ1系列

- 内装电源逆连接及输出短路保护回路
- 因是超小型，安装容易
- 1ms的应答时间
- 时间设定功能(OFF Delay,0.1-2sec)

外形

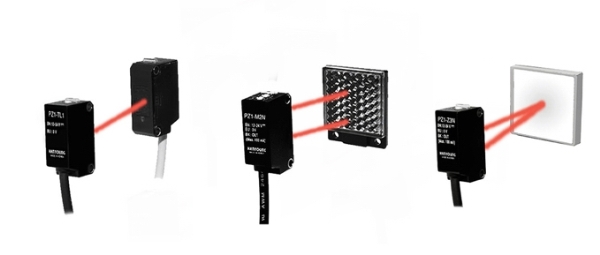

检测方式

透过型

逆反射型

扩散反射型

限定反射型

限定反射 Time型

型名

NPN

PZ1-T1N

PZ1-T5N

PZ1-T7N

PZ1-M1N

PZ1-M2N

PZ1-R10N

PZ1-R40N

PZ1-Z3N

PZ1-Z4N

PZ1-ZT3N

PZ1-ZT4N

PNP

PZ1-T1P

PZ1-T5P

PZ1-T7P

PZ1-M1P

PZ1-M2P

PZ1-R10P

PZ1-R40P

PZ1-Z3P

PZ1-Z4P

PZ1-ZT3P

PZ1-ZT4P

检测距离

1 m

5 m

7 m

0.1 ~ 1 m

0.1 ~ 2 m

100 mm

400 mm

10 ~ 30 mm

10 ~ 40 mm

10 ~ 30 mm

10 ~ 40 mm

最小检测体

Ø6 mm 以上的不透明体

Ø48 mm以上的不透明体

白色无光泽纸
200x200 mm

白色无光泽纸 50x50 mm

电源电压

12 - 24 V DC (电压变动率 : ± 10 %)

消耗
电流

投光部

20 mA DC 以下

30 mA DC 以下

受光部

18 mA DC 以下

输出动作

内装入光 ON(L.ON) / 遮光 ON(D.ON) 转换开关

内装Timer 调整Volume

控制输出

NPN / PNP 集电极开路输出, 负荷电流 : 100 mA DC MAX.(阻抗性负荷), 残留电压 : 1 V DC 以下

应答速度

1ms 以下

滞后作用

动作距离
25% 以下

动作距离
10% 以下

动作距离의 20% 以内

投光用光源

红外线发光二极管

动作显示灯

控制输出显示灯 : 红色 LED(但,红色LED 在透过型上是电源显示灯)

感度条整

内装感度调整Volume(220 ° 旋转Volume)

保护回路

电源逆连接保护回路, 输出短路(过电流) 保护回路

使用周围光照度

太阳光 : 11,000 lx以下, 白热灯 : 3,000 lx 以下

使用周围温.湿度

动作时 -25 ~ 55 °C, 保存时 -25 ~ 70 °C, 35 ~ 85 % R.H(但，不准有结露现象)
